OE25M/05M sorozatú víz alatti optikai{2}}elektromos csatlakozók



Érintkezőcsapok: 2–7 mag

Érintkezési ellenállás:<20 mΩ

Szigetelési ellenállás:

Normal condition: >2000 MΩ

Environmental test: >1000 MΩ

Dielektromos szilárdság: 1500V/DC vagy kisebb, 1 perc

Egy-magos áramerősség: kisebb vagy egyenlő, mint 20 A

Beillesztési veszteség:

1,2 dB szabvány / 0,6 dB alacsony veszteség (1310 nm)

1,0 dB szabvány / 0,5 dB alacsony veszteség (1550 nm)

Mechanical Life: >500 ciklus

Gyári tesztnyomás:

Szabványos oldalnyomás: 5 MPa

20 MPa oldalnyomásig testreszabható

Opcionális hosszirányú vízálló funkció az aljzatokhoz

Működési hőmérséklet: -45 fok és 90 fok között





Csatlakozóház: standard 316L rozsdamentes acél, testreszabható TC4 titánötvözethez

Optikai érintkezők: cirkónium-kerámia érvéghüvely

Elektromos érintkezők: Aranyozott{0}}sárgaréz

Tömítő végsapka: Rozsdamentes acél 316L

Kábel: poliuretán vagy gumi{0}}köpenyű kábel







Konfiguráció:2 optikai/elektromos mag Egyetlen{0}}mag jelenlegi értékelés: 20A Üzemi feszültség:1000V DC/AC effektív Dielektromos szilárdság:1500V DC Beillesztési veszteség:Kisebb vagy egyenlő 1,0 dB @ 1550 nm

Konfiguráció:4 optikai/elektromos mag Egyetlen{0}}mag jelenlegi értékelés: 10A Üzemi feszültség:500V DC/AC effektív Dielektromos szilárdság:1500V DC Beillesztési veszteség:Kisebb vagy egyenlő 1,0 dB @ 1550 nm

Konfiguráció:7 optikai/elektromos mag Egyetlen{0}}mag jelenlegi értékelés: 5A Üzemi feszültség:500V DC/AC effektív Dielektromos szilárdság:1000V DC Beillesztési veszteség:Kisebb vagy egyenlő 1,0 dB @ 1550 nm

Megjegyzés: Testreszabás elérhető a különböző magszámokhoz (optikai, elektromos vagy RF átviteli követelmények).





Dugó kialakítása:



OE25M/05MTEXFY függőleges farokrögzítés típusa

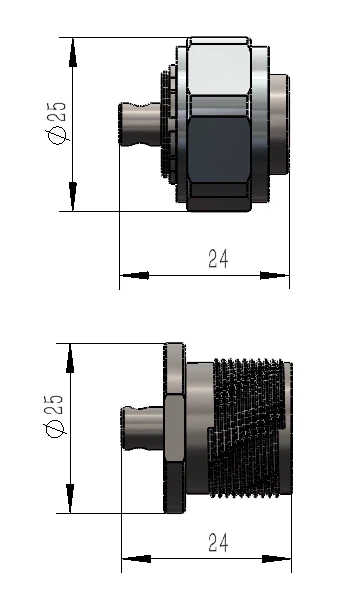

Aljzat kialakítások:





Tömítő kupak kialakítása:











✔ Robusztus és Megbízható– Kíméletlen víz alatti környezetre tervezve, nagy{0}}nyomás- és korrózióálló-anyagokkal.
✔ Alacsony jelvesztés– A precíziós cirkónium érvéghüvelyek minimális behelyezési veszteséget biztosítanak a kiváló optikai teljesítmény érdekében.
✔ Hibrid rugalmasság– Támogatja az optikai, elektromos és hibrid konfigurációkat (2–7 mag).
✔ Testreszabható megoldások– Személyre szabott nyomásértékek, anyagok és tömítési lehetőségek az alkalmazáshoz.
✔ Hosszú élettartam – >500 párosítási ciklus stabil elektromos és optikai teljesítménnyel.





K: Mi teszi alkalmassá az OE25M/20M-et mélytengeri-alkalmazásokra?
V: 316 literes rozsdamentes acél (vagy opcionális titán) háza, nagy-nyomású tömítése (20 MPa-ig) és széles hőmérsékleti tartománya (-45 foktól +90 fokig) biztosítja a tartósságot extrém körülmények között is.

K: Testreszabhatom a csatlakozót vegyes optikai/elektromos jelekhez?
V: Igen! Az OE25M/20M támogatja a hibrid konfigurációkat -adja meg a magszámot (2–7) és az átviteli igényeket (optikai/elektromos/RF).

K: Milyen beillesztési veszteségre számíthatok?
V: Olyan alacsony, mint0,5 dB @ 1550 nm(alacsony-veszteség opció) vagy0,6 dB @ 1310 nm, biztosítva a hatékony jelátvitelt.

K: A csatlakozó újrafelhasználható?
A: Absolutely. With >500 párosítási ciklus és robusztus érintkezők, ismételt használatra tervezték a teljesítmény romlása nélkül.
